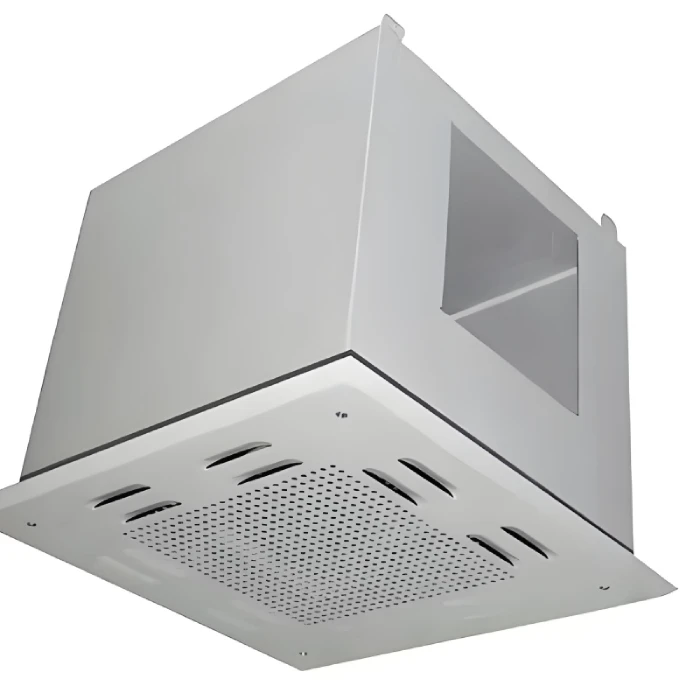

Uscita aria ad alta efficienza

1. Panoramica del prodotto

L'uscita d'aria ad alta efficienza, conosciuta anche come uscita d'aria HEPA, è un dispositivo di alimentazione d'aria terminale nei sistemi di purificazione HVAC delle stanze pulite. Installato sul soffitto della stanza pulita, ospita un filtro ad alta efficienza e consegna aria pulita trattata in modo uniforme nella stanza pulita. È uno dei componenti chiave dell'attrezzatura per mantenere i livelli di pulizia delle stanze pulite.

Le uscite d'aria ad alta efficienza sono tipicamente utilizzate in combinazione con sistemi di condotti e unità di gestione dell'aria. Sono adatti per ambienti di stanze pulite che vanno dalla classe ISO 5 alla classe ISO 8 e sono ampiamente utilizzati nelle industrie farmaceutiche, biotecnologiche, produttive di elettronica, ospedaliere e alimentari.

2. Principio di lavoro

Il principio di funzionamento dell'uscita d'aria ad alta efficienza si basa su una combinazione di alimentazione d'aria centralizzata e filtrazione terminale.

In primo luogo, l'approvvigionamento di fonte d'aria. Un'unità di trattamento dell'aria centrale o un ventilatore fornisce aria che è passata attraverso filtri preliminari e a media efficienza. Questa aria viene consegnata a ogni uscita di aria ad alta efficienza attraverso condotti di alimentazione.

Secondo, la filtrazione terminale. L'aria entra nell'uscita dell'aria ad alta efficienza e passa attraverso il filtro HEPA o ULPA integrato, dove vengono catturate in modo efficiente particelle, batteri, polveri e altri contaminanti nell'aria.

Terzo, approvvigionamento di aria uniforme. L'aria pulita filtrata passa attraverso la piastra diffusore o il dispositivo di uniformizzazione del flusso d'aria all'uscita e viene consegnata nella stanza pulita ad una velocità e direzione uniformi, creando il modello di flusso d'aria richiesto.

Quarto, manutenzione differenziale di pressione. L'uscita d'aria ad alta efficienza funziona insieme alle uscite d'aria di ritorno per stabilire e mantenere il gradiente differenziale di pressione richiesto all'interno della stanza pulita, evitando che i contaminanti migrino da aree di pulizia inferiore a aree di pulizia superiore.

3. Struttura e componenti del prodotto

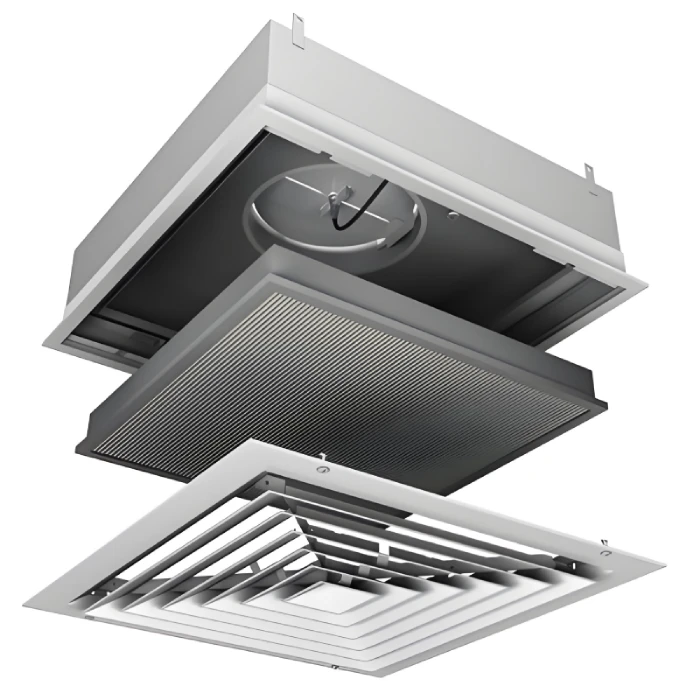

L'uscita dell'aria ad alta efficienza è costituita dai seguenti componenti principali:

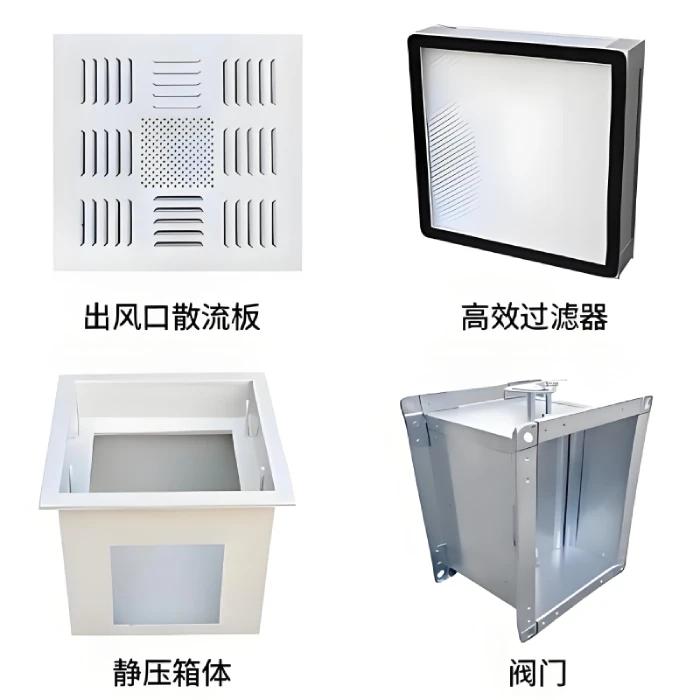

Custodia: Prodotto da lamiera d'acciaio laminata a freddo di alta qualità o lamiera in acciaio inossidabile, con finitura spray elettrostatico o rivestimento a polvere per una buona resistenza alla corrosione e aspetto estetico. L'alloggio è progettato per essere impermeabile.

Filtro ad alta efficienza: Il componente di filtrazione del nucleo, tra cui filtri HEPA (efficienza del 99,97% o superiore per particelle a 0,3 micron) e filtri ULPA (efficienza del 99,999% o superiore per particelle a 0,12 micron). I filtri possono essere di tipo separato o mini-piegato.

Piastra diffusore: installata sulla faccia dell'uscita d'aria, tipicamente in lega di alluminio o acciaio inossidabile, con piccoli fori o fessure distribuite uniformemente per garantire una distribuzione uniforme dell'aria fornita.

Ammortizzatore di controllo del volume dell'aria: installato all'estremità dell'ingresso dell'aria dell'uscita, utilizzato per regolare il volume dell'aria consegnata nella stanza pulita, consentendo la regolazione dei tassi di cambio dell'aria e del differenziale di pressione in base alle esigenze reali.

Dispositivo di tenuta: Include guarnizioni di tenuta tra l'alloggio e il soffitto e strisce di tenuta tra il filtro e l'alloggio, garantendo che il sistema sia ermetico.

Porta di prova differenziale di pressione: utilizzata per collegare un manometro, facilitando il monitoraggio dei cambiamenti di resistenza del filtro per determinare quando è necessario sostituire il filtro.

Strato di isolamento: Alcuni modelli dispongono di uno strato di isolamento all'esterno dell'alloggio per evitare la condensazione durante il funzionamento dell'aria condizionata.

4. Caratteristiche e vantaggi

In primo luogo, alta efficienza di filtrazione. I filtri HEPA o ULPA incorporati rimuovono in modo efficiente le particelle microscopiche nell'aria, garantendo che la pulizia dell'aria di rifornimento soddisfi i requisiti delle stanze pulite.

Secondo, distribuzione uniforme dell'aria. Il design ottimizzato della piastra del diffusore fornisce un rifornimento di aria uniforme e stabile, riducendo al minimo turbolenze e zone morte, contribuendo a mantenere la pulizia delle stanze pulite.

In terzo luogo, la struttura compatta. L'alloggio è compatto, occupando spazio minimo sul soffitto, adatto per edifici con spazio superiore limitato.

Quarto, facile installazione. Le dimensioni dell'interfaccia e i metodi di installazione standardizzati consentono la connessione diretta ai sistemi di condotti comuni, rendendo l'installazione rapida e semplice.

Quinto, manutenzione conveniente. I filtri possono essere sostituiti dall'interno della stanza pulita o dal soffitto. Alcuni modelli presentano disegni a tiratura laterale o a tiratura inferiore per una semplice sostituzione.

Sesto, volume d'aria regolabile. Dotato di un ammortizzatore di controllo del volume dell'aria, che consente una regolazione flessibile del volume dell'aria di alimentazione in base alle esigenze effettive della stanza pulita.

Settimo, buone prestazioni di tenuta. Diversi progetti di tenuta garantiscono l'impermeabilità del sistema, evitando che l'aria non filtrata fugga nella stanza pulita attraverso interruzioni.

Ottimo, materiali di alta qualità. L'alloggio è realizzato in acciaio di alta qualità con trattamento superficiale avanzato, che offre resistenza alla corrosione, facile pulizia, aspetto estetico e durata.

5. Specifiche tecniche (standard)

Materiale dell'alloggio: lamiera d'acciaio laminata a freddo o lamiera d'acciaio inossidabile (304 o 316L)

Finitura superficiale: rivestimento a spruzzo elettrostatico o rivestimento a polvere

Dimensioni standard (larghezza & volte; altezza & volte; profondità): diverse dimensioni standard disponibili, come 600 & volte; 600&volte; 500mm, 750 & volte; 750&volte; 500mm, 900 & volte; 600&volte; 500mm e personalizzabile

Tipo di filtro ad alta efficienza: filtro HEPA o filtro ULPA

Efficienza di filtrazione HEPA: 99,97% o superiore per particelle a 0,3 micron

Efficienza di filtrazione ULPA: 99,999% o superiore per particelle a 0,12 micron

Flusso d'aria nominale: da 500 a 3000 metri cubi all'ora (varia in base alle dimensioni e al modello)

Velocità facciale: da 0,45 a 1,5 metri al secondo (regolabile)

Materiale della piastra del diffusore: Lega di alluminio o acciaio inossidabile

Ammortizzatore di controllo del volume dell'aria: ammortizzatore multi-foglia a lama opposta o ammortizzatore a foglia singola

Metodo di tenuta: tenuta della guarnizione o tenuta del gel

Temperatura di funzionamento: da 0 a 40 gradi Celsius

Umidità di funzionamento: Meno del 95% di umidità relativa

Metodo di installazione: Montato a soffitto

6. Classificazione del prodotto

Per tipo di filtro: uscita aria ad alta efficienza HEPA, dotata di filtro HEPA, adatta per ambienti convenzionali in stanza pulita. Uscita aria ad alta efficienza ULPA, dotata di filtro ULPA, adatta per esigenze di pulizia più elevate rispetto alla classe ISO 5.

Per materiale: Carbon Steel High Efficiency Air Outlet, alloggio in acciaio laminato a freddo con rivestimento a polvere, economico e pratico. Uscita d'aria ad alta efficienza in acciaio inossidabile, alloggio in acciaio inossidabile 304 o 316L, altamente resistente alla corrosione, adatto per ambienti umidi o corrosivi.

Per metodo di installazione: tipo di alimentazione del soffitto, installazione standard con aria alimentata verso il basso dal soffitto. Tipo di alimentazione laterale, montato a parete, adatto per esigenze speciali di flusso d'aria.

Per tipo di diffusore: Diffusore a piastra perforata, con fori rotondi distribuiti uniformemente per una dispersione dell'aria uniforme. Diffusore con persiane, dotato di persiane regolabili per il controllo della direzione del flusso d'aria.

Con il metodo di tenuta: Tipo di tenuta di guarnizione, utilizzando guarnizione di tenuta tra filtro e alloggio, costo inferiore. Tipo di tenuta in gel, utilizzando tecnologia di tenuta in gel per una tenuta ad aria superiore, adatta per applicazioni con esigenze di tenuta estremamente elevate.

Per isolamento: Tipo non isolato, senza strato di isolamento. Tipo isolato, con strato di isolamento sull'esterno dell'alloggio per prevenire la condensazione.

7. Aree di applicazione

Le uscite d'aria ad alta efficienza sono ampiamente utilizzate in varie località con rigorosi requisiti di pulizia dell'aria.

Industria farmaceutica: Utilizzato in laboratori di produzione di farmaci, laboratori di preparazione sterile, laboratori di purificazione e imballaggio API, laboratori di controllo di qualità, conformi ai requisiti GMP. Le uscite d'aria ad alta efficienza forniscono aria pulita per garantire che la qualità dell'aria durante la produzione farmaceutica soddisfi gli standard specificati.

Biotecnologia e Scienze della Vita: Utilizzato in laboratori biologici, sale di coltura cellulare, laboratori genetici, sale di test di microbiologia, ecc., impedendo ai microrganismi e alle particelle nell'aria di contaminare campioni sperimentali e colture.

Produzione di semiconduttori ed elettronica: utilizzato in laboratori di fabbricazione di chip, aree di elaborazione di wafer, laboratori di produzione di pannelli LCD, linee di assemblaggio di componenti elettronici di precisione, ecc., fornendo ambienti d'aria ad alta pulizia per impedire che le particelle microscopiche causino difetti nei componenti elettronici.

Ospedali e strutture mediche: utilizzato in sale operatorie, sale ICU, sale di trattamento sterile, dipartimenti centrali di fornitura sterile, sale di isolamento, ecc. Le prese d'aria ad alta efficienza forniscono aria pulita per ridurre i rischi di infezione ospedaliera e proteggere i pazienti e il personale medico.

Trasformazione di alimenti e bevande: utilizzato in laboratori di imballaggio alimentare, linee di riempimento lattiero-caseari, laboratori di produzione di bevande, laboratori di trasformazione della carne, ecc., impedendo ai microrganismi nell'aria di contaminare i prodotti alimentari e prolungando la durata di conservazione del prodotto.

Produzione di strumenti di precisione e ottica: utilizzato in laboratori di assemblaggio di lenti, sale di calibrazione di strumenti di precisione, laboratori di rivestimento ottico, ecc., fornendo ambienti privi di polvere per proteggere strumenti di precisione e componenti ottici dalla contaminazione.

Laboratori e R& D centri: utilizzato in laboratori chimici, laboratori di fisica, laboratori di scienza dei materiali, centri di prova analitica, ecc., proteggendo campioni sperimentali e strumenti di precisione dalle interferenze delle particelle in aria.

Produzione di dispositivi medici: utilizzato in laboratori di produzione di dispositivi medici, laboratori di produzione di impianti, laboratori di imballaggio di dispositivi sterili monouso, ecc., per garantire che i prodotti non siano contaminati da microrganismi durante la produzione.

Produzione di cosmetici: utilizzato in laboratori di riempimento di cosmetici, laboratori di emulsionazione, laboratori di imballaggio, ecc., impedendo ai microrganismi nell'aria di contaminare i cosmetici e garantendo la qualità e la sicurezza del prodotto.

Data Center e Computer Rooms: Utilizzato in sale server, sale telecomunicazioni, centri di controllo, ecc. Le uscite d'aria ad alta efficienza aiutano a mantenere l'ambiente pulito e il controllo della temperatura necessari per il funzionamento dell'attrezzatura.

Strutture di alloggio per animali: utilizzate in stanze per animali SPF, centri per animali di laboratorio, sale operatorie per animali, ecc., impedendo agli agenti patogeni trasmessi nell'aria di entrare nelle aree di alloggio per animali e proteggendo la salute degli animali di laboratorio.

Aerospaziale e Difesa: Utilizzato in laboratori di assemblaggio di navi spaziali, laboratori di produzione di attrezzature di navigazione di precisione, laboratori di manutenzione di sistemi di armi e altre applicazioni con speciali requisiti di pulizia.

8. Confronto con altre attrezzature per sale pulite

Uscita d'aria ad alta efficienza contro FFU: l'uscita d'aria ad alta efficienza non contiene un ventilatore integrato e si basa su un sistema HVAC centrale per l'alimentazione dell'aria. Le FFU hanno un ventilatore integrato e possono funzionare in modo indipendente. Le uscite d'aria ad alta efficienza sono adatte per nuovi progetti di stanze pulite su larga scala con un investimento iniziale inferiore. Le FFU sono adatte per progetti di ristrutturazione e applicazioni che richiedono un controllo indipendente del flusso d'aria.

Uscita d'aria ad alta efficienza contro scatola di filtro del ventilatore: le scatole di filtro del ventilatore includono tipicamente sia il ventilatore che il filtro come unità di alimentazione d'aria completa. L'uscita aria ad alta efficienza è solo un dispositivo terminale e richiede un ventilatore esterno per il funzionamento. Le uscite ad aria ad alta efficienza hanno una struttura più semplice e costi di manutenzione inferiori.

Uscita d'aria ad alta efficienza rispetto al diffusore standard: i diffusori standard non hanno capacità di filtrazione e servono solo per distribuire il flusso d'aria. L'uscita d'aria ad alta efficienza fornisce sia diffusione che filtrazione ad alta efficienza, rendendola un dispositivo di alimentazione d'aria dedicato per stanze pulite.

9. Guida alla selezione

Requisiti di pulizia: selezionare l'uscita d'aria ad alta efficienza appropriata in base alla classe di pulizia ISO richiesta. Per la classe ISO 5 e superiore, si raccomandano filtri ULPA. Per le classi ISO da 6 a 8, i filtri HEPA sono adatti.

Requisito di flusso d'aria: calcolare il volume totale di aria di alimentazione in base all'area della stanza pulita, all'altezza e al tasso di cambio di aria richiesto. Determinare il numero di uscite d'aria ad alta efficienza necessarie e il flusso d'aria nominale per uscita.

Spazio di installazione: misurare l'altezza del plenum del soffitto e selezionare un alloggio di altezza appropriata. Per spazio limitato, scegli una presa aria ad alta efficienza a basso profilo.

Selezione del materiale: per ambienti secchi normali, l'acciaio al carbonio con rivestimento a polvere è adatto. Per ambienti umidi o località con gas corrosivi, scegliere un alloggio in acciaio inossidabile.

Requisito di tenuta: per applicazioni con elevati requisiti di tenuta all'aria (come laboratori di biosigurtà, laboratori farmaceutici sterili), sono raccomandate uscite ad aria ad alta efficienza di tipo sigillatura in gel.

Tipo di diffusore: per applicazioni che richiedono un'alta uniformità del flusso d'aria, scegliere diffusori a piastre perforate. Per applicazioni che richiedono direzione regolabile del flusso d'aria, scegliere diffusori a lamelle.

Convenienza di manutenzione: considerare lo spazio di lavoro disponibile per la sostituzione del filtro e selezionare un modello che può essere mantenuto dall'interno della sala pulita o dal soffitto.

Requisiti di conformità: l'industria farmaceutica dovrebbe selezionare uscite d'aria ad alta efficienza che siano conformi ai requisiti GMP, in genere richiedendo certificati di materiale e rapporti di prova di fabbrica.

10. Installazione e manutenzione

Punti chiave dell'installazione: prima dell'installazione, verificare che le dimensioni dell'apertura del soffitto corrispondano alla presa d'aria. Installare condotti di alimentazione nel plenum del soffitto, garantendo una buona tenuta del condotto. Inserire l'alloggio di uscita d'aria ad alta efficienza nell'apertura del soffitto, utilizzando guarnizioni di tenuta per sigillare contro il soffitto. Collegare il condotto di alimentazione all'ingresso di uscita d'aria, utilizzando flange e guarnizioni di tenuta per garantire connessioni senza perdite. Installare il filtro ad alta efficienza, garantendo un corretto orientamento e una corretta tenuta. Installare la piastra diffusore. Collegare il tubo di prova differenziale di pressione. Eseguire la messa in servizio del sistema per testare il volume di alimentazione d'aria e il differenziale di pressione.

Procedura di sostituzione del filtro: spegnere il sistema HVAC o chiudere il corrispondente ammortizzatore di uscita d'aria. Rimuovere la piastra diffusore. Rimuovere il vecchio filtro dall'alloggio. Pulire il telaio di montaggio del filtro e le superfici di tenuta. Installare il nuovo filtro, assicurando che la guarnizione di tenuta sia uniformemente compressa. Reinstallare la piastra diffusore. Riavviare il sistema e eseguire test di velocità di flusso d'aria e differenza di pressione. Registrare la data di sostituzione del filtro e la lettura della differenza di pressione.

Manutenzione giornaliera: osservare regolarmente la lettura del manometro. Quando il differenziale di pressione raggiunge il doppio della resistenza iniziale, è necessario sostituire il filtro. Pulire regolarmente la superficie della piastra del diffusore per evitare che l'accumulo di polvere influisca sulla distribuzione del flusso d'aria. Controllare i punti di tenuta per le perdite di aria. Eseguire periodicamente prove di velocità del flusso d'aria per garantire che il volume di aria di alimentazione soddisfi i requisiti di progettazione. Condurre periodicamente test di integrità del filtro (test di perdita PAO) per verificare che non ci siano perdite del filtro.

Risoluzione dei problemi comuni: se il volume dell'aria di alimentazione è insufficiente, controllare se l'ammortizzatore di controllo del volume dell'aria è completamente aperto, se il filtro è intaso o se il condotto di alimentazione sta perdendo. Se l'alimentazione d'aria non è uniforme, controllare se la piastra del diffusore è intasa o livellata in modo improprio. Se la differenza di pressione è troppo alta, il filtro si intasa e richiede una sostituzione. Se si verifica condensazione sull'alloggio, verificare se lo strato isolante è intatto o se la temperatura dell'aria di alimentazione è troppo bassa.
